台湾セミコンダクターは、最大接合温度 Tj 175℃に対応した最新のトレンチ・ショットキーダイオードを発表しました。本製品は ThinDPAK および TO-247AD パッケージで提供され、自動車、産業機器、エネルギー分野において、優れた効率、耐熱性、およびシステム設計の柔軟性を実現します。さらに、小型設計から高出力設計に至るまで、優れた放熱特性の向上に貢献します。本リリースは、既存の45～120Vトレンチ・ショットキ製品ポートフォリオに、新たなパッケージオプションを追加したものです。

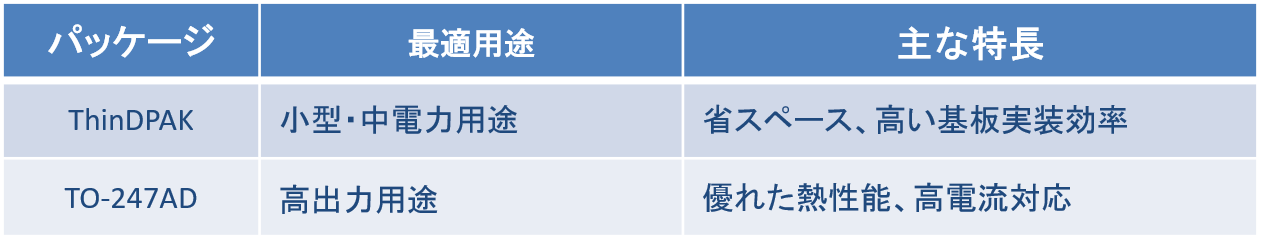

単一技術、最適化された 2 つのプラットフォーム
主な特長
- AEC-Q101 準拠
- 最大接合温度：Tj 175°C
- 高いサージ電流耐量
- 低損失・高効率
- ThinDPAK：耐湿レベル 1
- RoHS 対応
- ハロゲンフリー
アプリケーション
- DC/DC コンバータ
- 電源（SMPS）二次側
- PFC（力率改善回路）
- 太陽光発電
- EV 用オンボードチャージャ（OBC）
- 産業用電源（PSU）

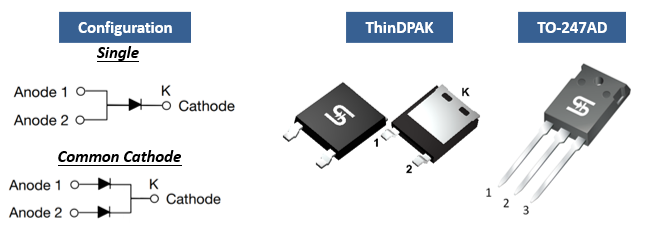

製品ラインアップ
| Part Number | Package | IF max (A) | Config. | VR min (V) | TJ 25°C | TJ 125°C | TJ 25°C | TJ 125°C | TJ 25°C | ||
| VF typ (V) | VF max (V) | VF typ (V) | VF max (V) | IR max (μA) | IR max (mA) | IFSM max (A) @ 8.3ms | |||||
| TSAD10M45CH | ThinDPAK | 5 | Common Cathode | 45 | 0.53 | 0.61 | 0.44 | 0.52 | 30 | 10 | 150 |
| TSAD10M45H | ThinDPAK | 10 | Single | 0.56 | 0.63 | 0.49 | 0.55 | 30 | 10 | 215 | |
| TSAD20M45CH | ThinDPAK | 10 | Common Cathode | 0.56 | 0.63 | 0.49 | 0.58 | 30 | 10 | 260 | |
| TSAD20M45H | ThinDPAK | 20 | Single | 0.58 | 0.63 | 0.51 | 0.56 | 30 | 15 | 410 | |
| TSAD35M45H | ThinDPAK | 35 | Single | 0.6 | 0.64 | 0.56 | 0.6 | 200 | 60 | 470 | |
| TSAD10M60CH | ThinDPAK | 5 | Common Cathode | 60 | 0.58 | 0.66 | 0.51 | 0.59 | 30 | 10 | 150 |
| TSAD10M60H | ThinDPAK | 10 | Single | 0.64 | 0.72 | 0.57 | 0.64 | 30 | 10 | 215 | |
| TSAD20M60CH | ThinDPAK | 10 | Common Cathode | 0.64 | 0.72 | 0.57 | 0.64 | 30 | 10 | 260 | |
| TSAD20M60H | ThinDPAK | 20 | Single | 0.63 | 0.7 | 0.59 | 0.66 | 30 | 15 | 410 | |
| TSAD35M60H | ThinDPAK | 35 | Single | 0.71 | 0.75 | 0.65 | 0.69 | 200 | 60 | 470 | |
| TSAD10H100CH | ThinDPAK | 5 | Common Cathode | 100 | 0.69 | 0.76 | 0.58 | 0.65 | 10 | 2 | 135 |
| TSAD10H100H | ThinDPAK | 10 | Single | 0.73 | 0.8 | 0.62 | 0.68 | 30 | 4 | 200 | |
| TSAD20H100CH | ThinDPAK | 10 | Common Cathode | 0.73 | 0.8 | 0.62 | 0.68 | 30 | 4 | 240 | |
| TSAD20H100H | ThinDPAK | 20 | Single | 0.73 | 0.81 | 0.63 | 0.7 | 30 | 6 | 380 | |
| TSAD35H100H | ThinDPAK | 35 | Single | 0.81 | 0.87 | 0.71 | 0.78 | 30 | 8 | 420 | |
| TSH60H100CH | TO-247AD | 60 | Single | 0.78 | 0.84 | 0.67 | 0.73 | 30 | 10 | 345 | |
| TSH80H100CH | TO-247AD | 80 | Single | 0.76 | 0.82 | 0.66 | 0.72 | 30 | 20 | 440 | |
| TSAD10H120CH | ThinDPAK | 5 | Common Cathode | 120 | 0.73 | 0.81 | 0.6 | 0.68 | 10 | 2 | 135 |
| TSAD10H120H | ThinDPAK | 10 | Single | 0.77 | 0.85 | 0.64 | 0.71 | 5 | 4 | 200 | |
| TSAD20H120CH | ThinDPAK | 10 | Common Cathode | 0.64 | 0.72 | 0.57 | 0.64 | 30 | 10 | 240 | |
| TSAD20H120H | ThinDPAK | 20 | Single | 0.75 | 0.84 | 0.65 | 0.7 | 30 | 6 | 380 | |
| TSAD35H120H | ThinDPAK | 35 | Single | 0.82 | 0.89 | 0.73 | 0.79 | 30 | 8 | 420 | |
